微細に描く、医療の精密構造。
パイプ状材料をレーザーで精密にくり抜き、ご指定のデザインへ加工。拡張機能を持つステント構造を高精度に実現します。
ニチノール材の形状記憶特性を活かし、多彩な形状設計に対応。試作から量産まで、海外グループ会社との協業体制により安定した供給を可能にしています。
レーザー加工の特長
グローバル生産体制による安定供給
マルホ発條工業は海外拠点での量産体制を構築しており、お客様のニーズに応じた安定的な供給体制を確立しています。複数拠点による生産分散により、リスクを低減しながら、品質を維持した継続供給が可能です。開発段階から量産まで一貫して対応し、医療機器分野に求められる信頼性と供給安定性を両立します。
薄肉・高精度を実現するレーザー加工技術
高性能レーザー加工機を用いることで、薄肉パイプの繊細な加工や複雑なデザインにも対応可能です。微細で高精度なレーザーカットにより、ステントに求められる高い寸法精度と自由度の高いパターン設計を実現。設計意図を忠実に形状へ反映し、高品質な製品づくりを支えます。
標準加工範囲
| パイプ外径 | φ0.25㎜～φ19㎜ |
|---|---|
| 製品外径 | φ0.05㎜～φ1㎜ |
| 材質 | Ni-Ti、SUS、Co-Cr |
| 材料の最小肉厚 | 0.05㎜(より小さいものは別途相談) |
| レーザー最小照射径 | 0.0175㎜ |
＋α加工
電解研磨(仕上げ加工)
電解溶液に金属を投入し、電流を流すことで金属表面を平滑にする加工方法です。バリ・凹凸を処理し、ミクロン単位で金属の表面処理を行い、金属表面を非常に滑らかにします。
材質：ニチノール 、チタンなど
表面粗さ(Ra)＝0.1μｍまで研磨可能です。

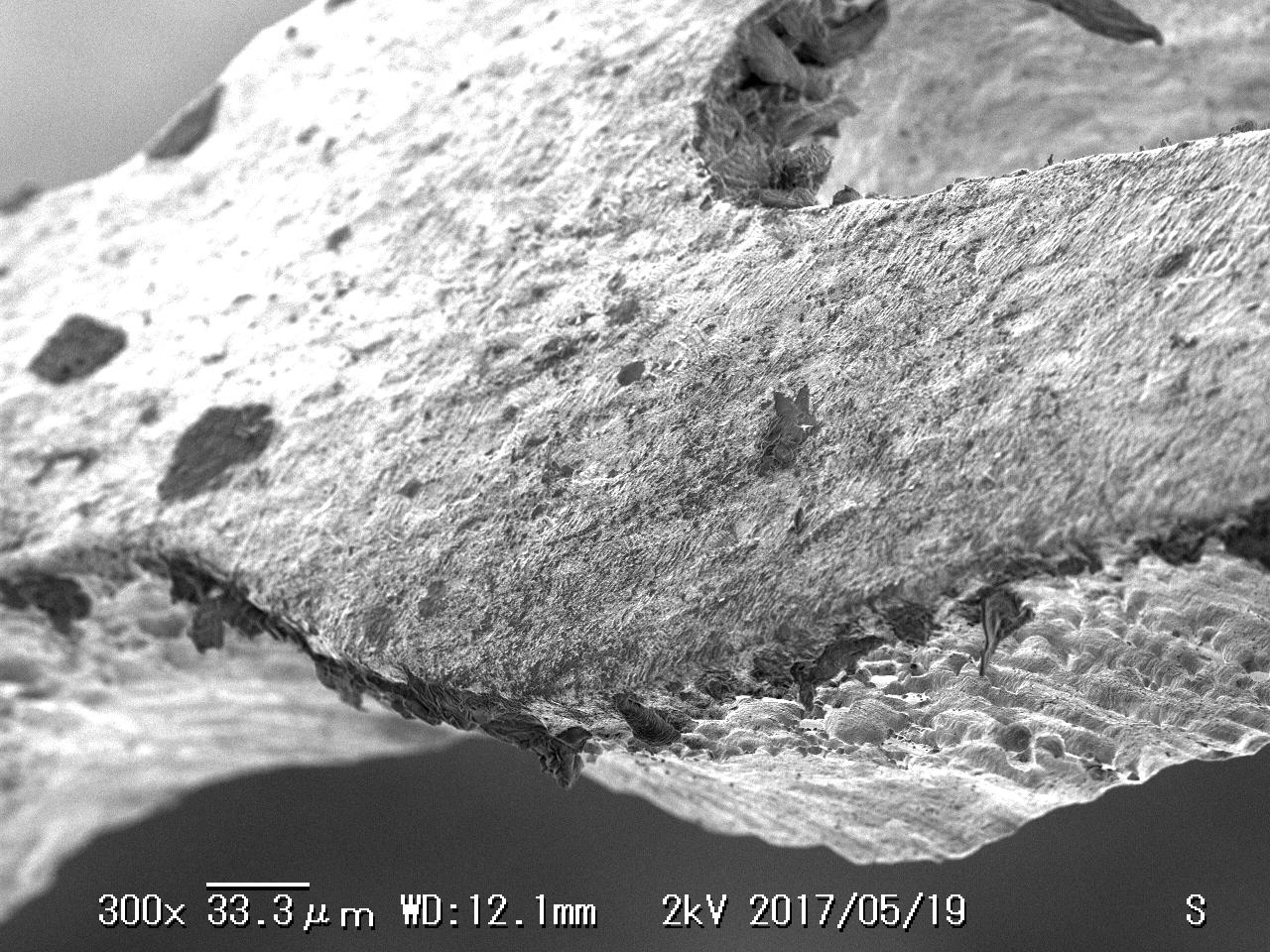

電解研磨前

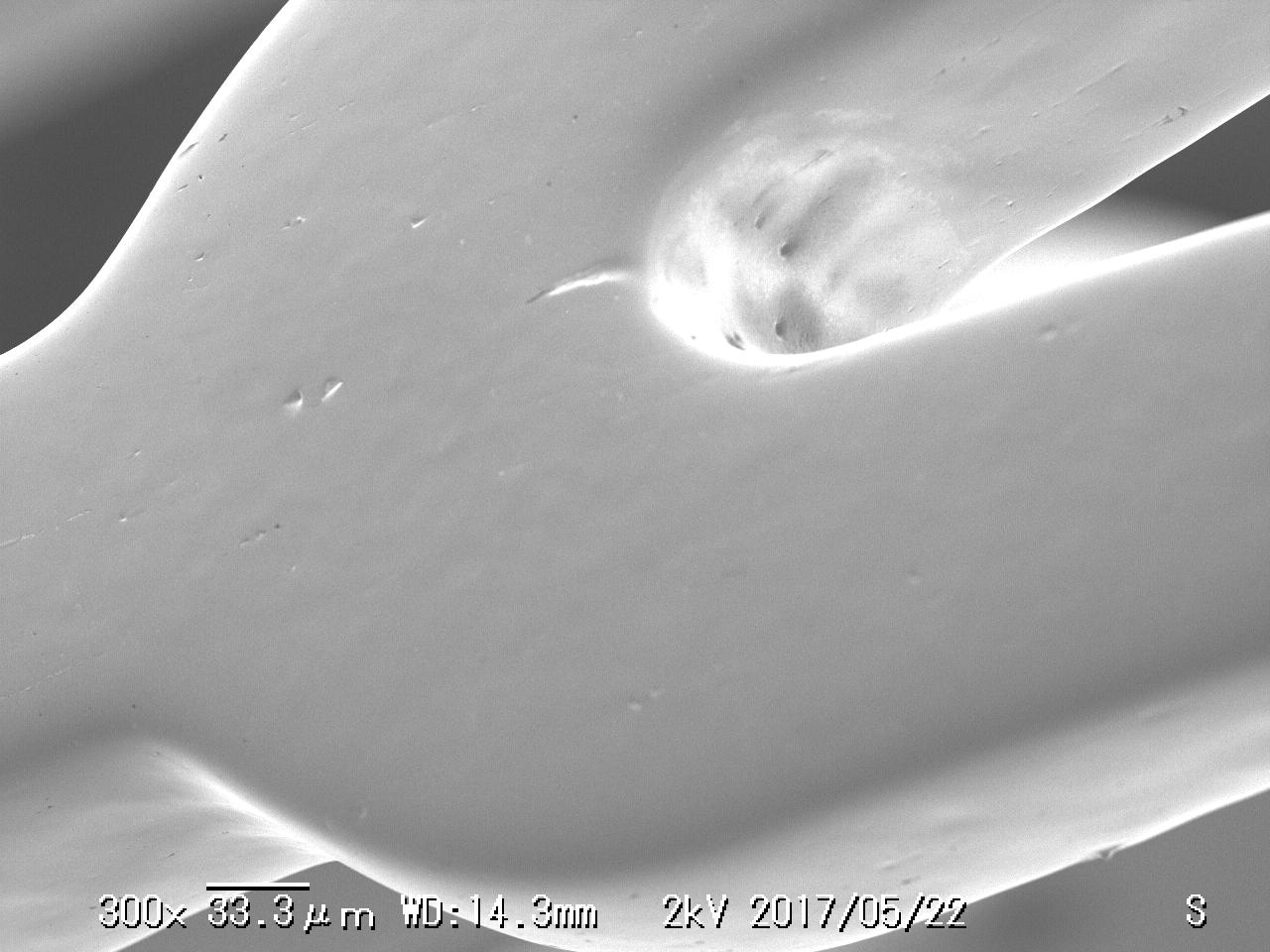

電解研磨後
電解研磨のメリット
下記の特性を活かして医療機器部品への利用が可能です。
・平滑化処理(表面粗さ(Ra)＝0.1μmまで)
・耐久性の向上
使用用途
ステント
フローダイバーター・胆管用ステント・下肢用ステント
内視鏡処置具
処置具用バスケット鉗子
カテーテル
心臓用カテーテル(PFAカテーテル)・ハイポチューブ
よくあるご質問
材質は主に何を使用しますか？
ニッケルチタンを主に使用します。
