限られた空間に、最大のばね力を。
トルクコイル（別名：多条多層コイル）とは、髪の毛ほどの細い素線を数本まとめて巻いたコイルです。「条」とは、コイリングする際の素線の”本数”を指し、条数によって剛性を変えることができます。
非常に優れた柔軟性と回転同期性を備え、手元の回転動作を先端部に正確に伝えることができます。曲がりくねった血管内や大腸などの屈曲した部位でも優れた回転同期を発揮するため、血管内イメージングデバイスや内視鏡処置具などに用いられます。
使用用途に合わせて最適な条数・層数をご提案し、発注は試作から量産まで承りますのでお気軽にお声掛けください。
トルクコイルとは
回転同期(追従)性

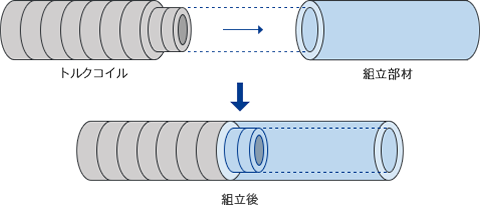

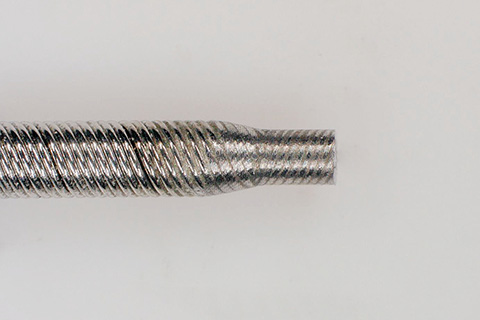

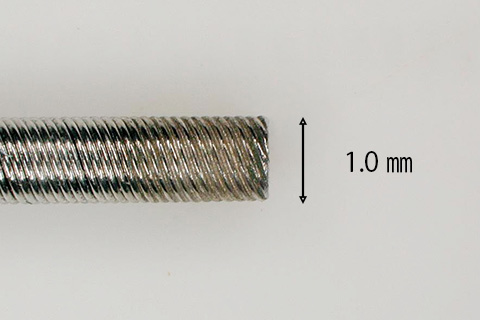

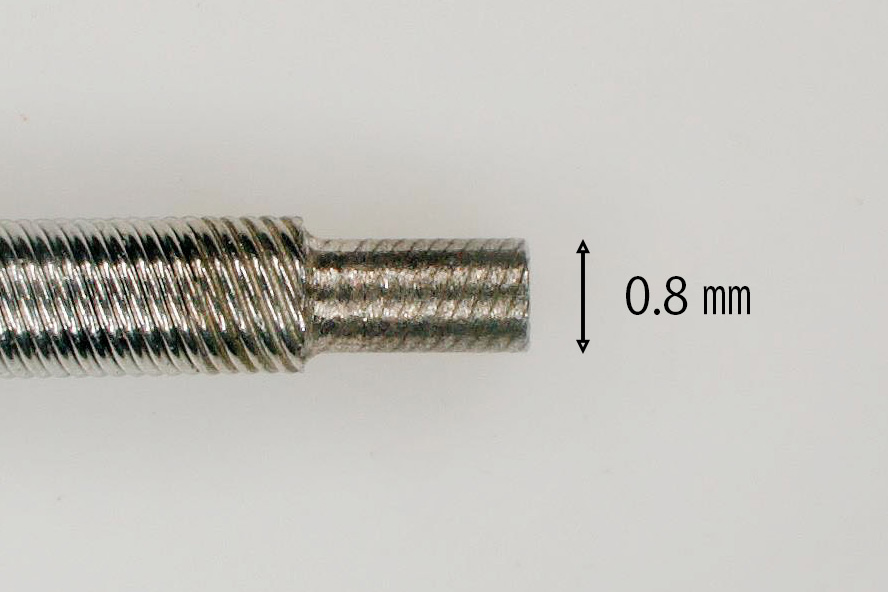

トルクコイル加工の特長
回転同期(追従)性
トルクコイルは、手元で加えた回転を先端までムラなく伝達します。一般的な長尺コイルばねに比べてねじれが少なく、回転がほぼ1：1で同期するため、高い追従性を実現します。
柔軟性
優れた柔軟性で細く複雑な経路でもなめらかな侵入が可能です。
標準加工範囲
トルクコイルは標準規格の8条3層から、ご要望にあわせて条数・層・素線をカスタマイズし、試作から量産までオーダーメイドでご提供させていただきます。発注は1本から小ロットで承りますので、試作開発品にご活用いただけます。記載している規格外のスペックも検討可能ですので、お気軽にお問い合わせください。
| 線径 ※ | 30μm以上 |
|---|---|
| 内径 | 0.18mm～9.0mm |
| 外径 | 0.3mm～10mm |
| コイル長 | 最大3000mm |
| 層数 | 1〜3 |
| 最大条数 ※ | 18条 |
※ 記載の数値は標準的なD/d＝6程度を基準としています。ピッチや内外径は、D（中心径）÷d（線径）等の条件によって対応可能幅が変わってきますのでご相談ください。
1層・2層・3層の性能比較
例：外径φ1.0mm重視、内径φ0.5mm（参考値）
※1 材料はばね用ステンレス鋼線（SUS304WPB）のJIS規格標準サイズとする
※2 垂れ量での評価とする
※3 高速回転を10,000rpmとし、中速・低速はそれぞれ5,000rpm、2,000rpmを基準とする
※4 コイルののびにくさを指す
柔軟性と剛性は相反する性能になりますので、ご要望に合わせて条数をカスタマイズし、お客様にとってベストな仕様をご提案いたします。
使用用途
血管内イメージングデバイス
IVUS、OCT他
内視鏡処置具
鉗子・スネア・高周波ナイフ、高周波プローブ
カテーテル
マイクロカテーテル・超音波プローブ
よくあるご質問
トルクコイルは工業用・産業用でも使用できますか？
原則医療用途のみにご提供させていただいております。
最長何㎜まで加工が可能ですか？
トルクコイルの全長は最大3000㎜までご対応可能です。
材料は何を使用しますか？
ばね用ステンレス鋼線（SUS304WPB）のJIS規格標準サイズを使用します。
回転速度域はどの程度ですか？
最高10,000～15,000rpmまでを想定しております。
回転方向は左右どちらかのみにしか使用できませんか？
3層コイルであれば左右どちらでも十分な回転追従性が得られます。
サンプル発注フォーム
トルクコイルの無料の規格サンプルの発注が可能です。下記のサイズをご準備しております。
※同業他社様、海外発送はお応えできかねる場合がございます。
