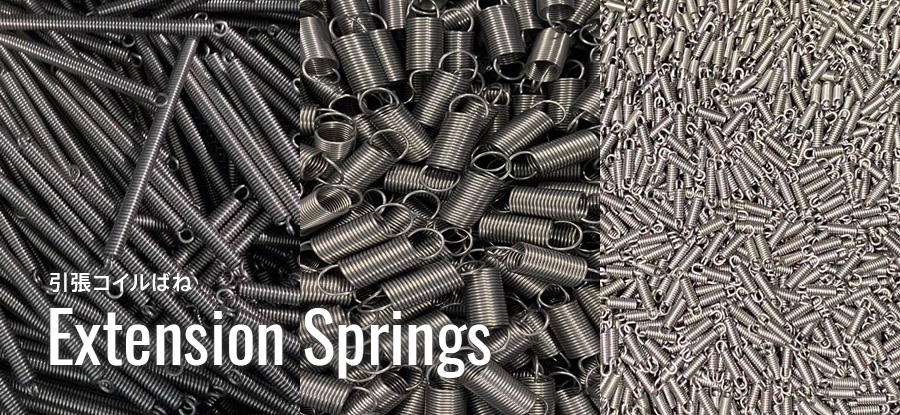

引く力を、確かな反力へ
引張コイルばねは、引張方向に荷重を受け止め、その反力を利用するばねです。材料がくっつこうとする力である「初張力」を活かし、安定した張力を発揮します。
小型機構部品から各種産業機器まで幅広く使用され、用途に応じて多様な設計が可能な汎用性の高いばねです。
引張コイルばねの特長
01
引張荷重に対応するばね
引張方向の荷重を受け止めるばねで、機構部品の保持や復帰機構などに使用されます。
02
安定したばね力を発揮
一定の張力を維持しながら機構を保持し、安定した動作を支えるばねです。
03
初張力の調節が可能
用途に応じた初張力を設定でき、動き出しのコントロールをすることが可能です。
加工事例
引張コイルばね 1
引張コイルばね 2
引張コイルばね 3
加工範囲
| 線径 | φ0.16mm～3.2mm程度 |
|---|---|
| 材質 | ステンレス線 SUS304 、SUS316、SUS631 ピアノ線 SWP-A、SWP-B 硬鋼線 SW-C |
※ 材質、線径、D/dなどにより、最小・最大加工範囲は異なります。
関連情報

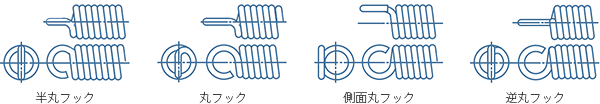

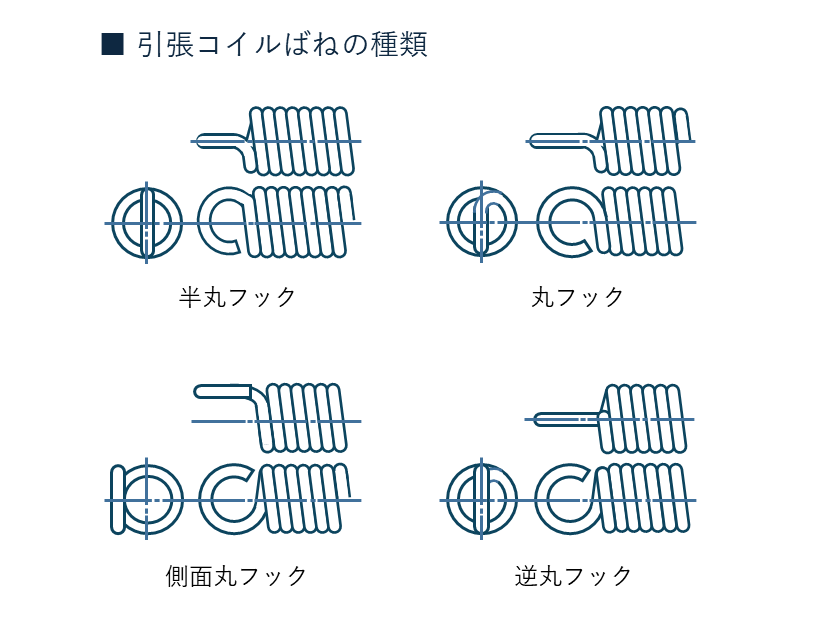

用途に応じた、自在なフック加工。
引張コイルばねは、端部のフック形状によって性能や取付方法が大きく左右されます。当社では、用途や荷重条件に応じて多種多様なフック形状に加工可能です。
耐久性・組付け性・安全性を考慮した設計提案により、機構に最適な仕様をご提供します。細部にまで配慮した加工精度と安定品質が当社の強みです。
また、引張方向への省スペース化を実現したい場合には、初張力を高めた引張ばね「スーパータグ」をご活用いただけます。
使用用途
| 自動車関連 | シート機構 / サンシェード |
|---|
ばね設計解説
ばねの設計における基本的な記号から用いる公式、製作上考慮しなければならないポイント等を解説しています。
