回転に、確かな力を。

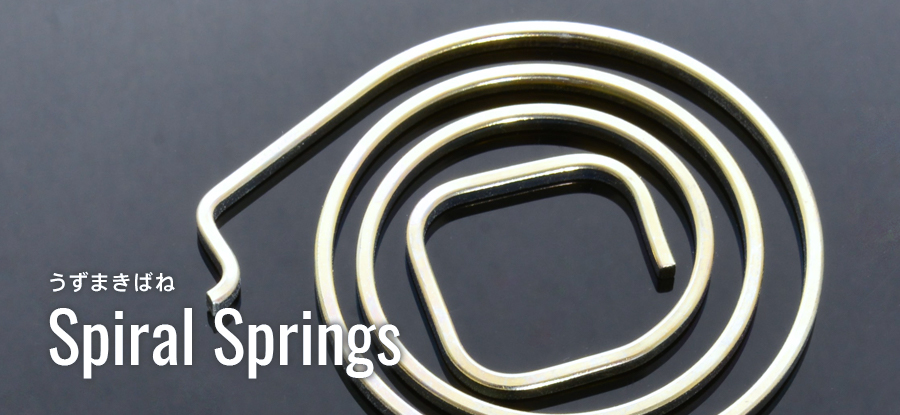

うずまきばねは、帯状の材料を渦巻き状に巻いた構造を持ち、ねじり荷重を受け止め、その反力によって回転力を発生させるばねです。
また、展開長を変更することでトルクを自在に設定でき、用途に応じた最適な設計が可能です。
複雑な曲げ加工・管理を要するうずまきばねですが、マルホ発條では汎用設備での加工を行います。
うずまきばねの特長
01
ねじり力を活かすばね構造
捻り荷重を受け止め、その反力を利用してトルクを発生させるばねです。機構部の回転動作や復帰動作などに利用されます。
02
省スペース設計に対応
ばね高さ＝材料高さとなる構造のため、限られたスペースでも効率的に組み込むことが可能です。
03
トルク設計の自由度が高い
展開長を調整することでトルクを自在に設定でき、用途に応じたばね設計が可能です。
加工事例
同一のばね定数で設計したねじりコイルばねとうずまきばねを比較したものです。うずまきばねは帯上の材料を渦巻き状に成形した構造のため、ばね高さを材料高さに抑えつつ同等の特性を実現できます。
従来のねじりコイルばね（左）、うずまきばね（右）
加工範囲
| 板厚 | t1.5mm～2.5mm程度 |
|---|---|
| 板幅 | w2mm～4.5mm程度 |
| 材質 | SWP-B |
※ 材質、板厚、板幅サイズと比率により、最小・最大加工範囲は異なります。
使用用途
| 自動車関連 | 内燃機関可動部 |
|---|---|
| 輸送機器関連 | 自転車変速機 |
ばね設計解説
ばねの設計における基本的な記号から用いる公式、製作上考慮しなければならないポイント等を解説しています。
よくあるご質問
材質はどんなものに対応できますか？
丸線を圧延し平角線を作成するため、一般的な圧縮ばね同様となります。
SWP-B
製作可能なサイズは？
板厚ｔ1.5mm～2.5mm 程度 板幅Ｗ2mm～4.5mm 程度
